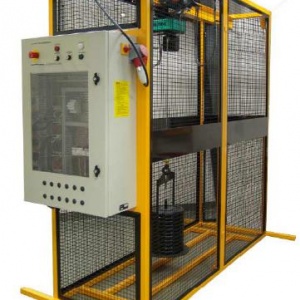

Structure :
– Châssis mécano soudé,
– Protection de la zone de travail par un grillage,
– Accès à la charge par une porte (avec contact électrique de fermeture et verrouillage à clé) située
sur le châssis.
Mécanisme de levage :
Palan électrique bi-vitesse à chaîne d’une capacité nominale de 125 kg avec frein électromagnétique
par manque d’énergie.
– Moteur de levage : 450W, 400V triphasé, bi-vitesse,
– Moteur de translation : 400V triphasé, avec variateur intégré, bi-vitesse,
– Vitesse linéaire de levage : 2 et 8 m/mn,
– Vitesse linéaire de translation : 5 et 20 m/mn,
– 2 switch de fin de course levage
Un switch en croix pour les fins de course translation
– Charge : onze masse métallique de 10kg, empilées sur ‘’panier’’, de 8kg, facilement démontable.
Partie commande :
Comprend deux zones distinctes :
– Armoire Câbleur :
C’est une armoire de 800 x 600 x 250 mm avec parte vitrée ;
C’est la zone qui reçoit la platine câblée par l’élève.
Un dispositif de fixation et des connecteurs permettent un montage rapide de la platine câblée par
l’élève.
Les boutons et voyants sont fixés sur la porte et son raccordés à la platine par un connecteur rapide.
– Armoire alimentation/sécurité :
Cette armoire concerne l’alimentation du coffret. Elle est déjà câblée et l’élève n’y a pas accès. Elle
intègre :
– Une alimentation 24V alternatif
– Une alimentation 3*400V+N+T protégé par un disjoncteur différentiel 30 mA
– Un bloc logique de sécurité
– Un contact d’ouverture sur la porte qui conditionne la mise sous tension de la platine.
– Les boutons et voyants de mise sous tension
– Un interrupteur-sectionneur principal
– Une alimentation électrique par connecteur normalisé triphasé
3*400V+N+T 16A.
Caractéristiques générales du système :
– Dimensions : longueur : 2600 mm, largeur de la base : 780 mm, hauteur 2200 mm.
– Poids : 500 Kg
– Alimentation électrique par fiche normalisée 3 x 400 V+T+N – 16 A.
Nous vous proposons, en option :
1. Lot de matériel à câbler version démarrage direct
2. Lot de matériel à câbler version
